液氨專用液位計安裝方案

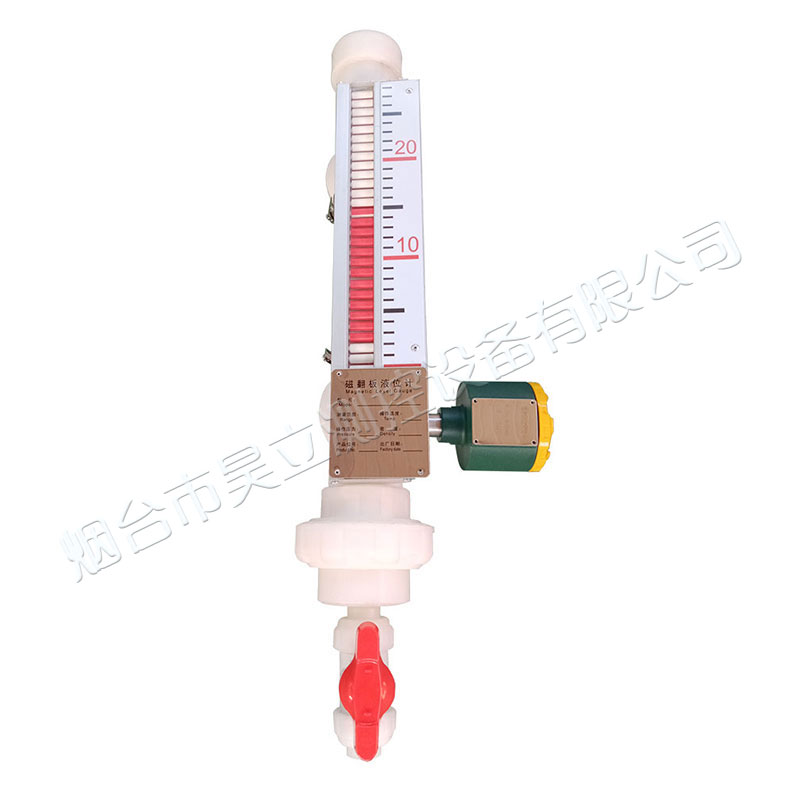

液氨專用液位計,液氨專用液位計根據浮力的基本原理和磁力耦合作用的基本原理。當被測容器內液位上升時,將液位計芯管內的浮子升起,浮子內的鋼根據磁力聯軸器傳給點位指示器。驅動器的紅藍白轉向柱旋轉180°。當液面上升時,轉柱由乳白色變?yōu)轷r紅色,當液面下降時,轉柱由鮮紅色變?yōu)槿榘咨?。指示器的紅白邊界位于容器內物料液位的實際縱橫比上,從而實現對液位的標示。液氨專用液位計配有遠程智能變送器和報警(操作)電源開關,將現場統計數據傳送至二級顯示信息表或DCS系統軟件。
液氨專用液位計的電信號維持由標準型和液位遠傳設備組成。液位遠程傳輸設備由UR電阻控制器和Ub R/I變換控制模塊組成。所述智能變送器的控制器束接固定在UHZ磁翻板式液位計的核心管兩側,使其處于與液位計相同的磁耦合系統軟件中。當磁懸浮隨著液面運動時,相匹配液面的簧片管受到浮球內部電磁場的吸引,電阻鏈的電阻發生較大變化。根據轉換控制模塊,將轉換后的電阻數據信號轉換為2線制4 ~ 20mADC標準數據信號輸出。該數據信號可方便地配合電動III型儀表、顯示設備配套設施使用,也可配合燈柱標示、大數字顯示信息調整報警配套設施,從而達到顯示信息、操縱、調整和報警的目的。
液氨專用液位計的操作和報警是基于簧片管或觸點開關,根據給定的液位值位置,進而達到液位報警、操作和安全事故專營的目的。
液氨專用液位計適用于容器內的液位,測量邊界精,標記新穎,讀數直觀,顯眼,觀察指示器的方向可根據客戶必須改變的角度而改變。檢測范圍大,不受儲罐高度限制,標記組織和被測材料保護,因此密封性好,可靠性高,應用安全。結構簡單,安裝方便,維護成本低。
液氨專用液位計安裝方案
儀器的正確安裝是保證儀器正常工作的關鍵步驟。如果儀器安裝不當,至少會影響儀器的應用精度,嚴重損害儀器的使用壽命。
1. 盡量避開強電流設備、高頻設備、強電力變壓器等機械設備。儀器供電系統的開關電源應盡量與機器分離。
2. 避免高溫、熱原和輻射的直接危害。如果一定要安裝,一定要有隔熱和自然通風對策。
3.避免高低溫的自然環境和強腐蝕蒸氣體的自然環境。如有必要,必須提供自然通風對策。
4. 渦街儀盡量安裝在振動較強的管道上。如需安裝,可在安裝位置上、中、下游2D增加管路緊固裝置,并增加隔振墊,以提高實際防振效果。
5. 儀表安裝在房間內,安裝在室外時應注意防潮,應注意電氣設備連接時應將導線彎成U型,防止水順著導線進入放大器外殼。
6. 儀器安裝點周圍應留有足夠的室內空間,便于安裝、布線和維護。
